超声波液位差计安装与接线
- 2022-06-11-

一、超声波液位差计安装

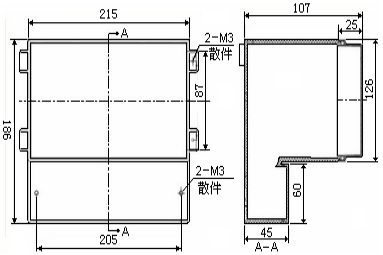

1、外形尺寸

1(222)

2、安装方式

(1)在需安装仪表的地方固定L型支架,用螺丝将液位仪固定在支架上。

(2)探头上是四分或六分外螺纹,可和PVC管或铁管直接连接。

(3)也可将法兰固定在板或支架上,然后将探头固定在法兰上。

3、安装原则

(1)换能器发射面到液位的距离,应小于选购仪表的量程。

(2)换能器发射面到液位的距离,应大于选购仪表的盲区。

(3)换能器的发射面应该与液体表面保持平行。

(4)换能器的安装位置应尽量避开正下方进、出料口等液面有剧烈波 动的位置。

(5)若池壁或罐壁不光滑,仪表需离开池壁或罐壁0.5m以上。

(6)若换能器发射面到液位的距离小于选购仪表的盲区,需加装

(7)延伸管,延伸管需和液面垂直,内壁要保持光滑。

4、安装注意事项

(1)仪表外壳好与大地可靠相连。

(2)电线、电缆保护管,要注意防止积水过多。

(3)仪表虽然自身带有防雷器件,但仪表在多雷地区使用时,在仪表的进出线端另外安装专用的防雷装置。

(4)仪表在特别炎热、寒冷的地方使用,即周围环境温度有可能超出仪表的工作要求时,在液位仪周围加设防高、低温装置。

二、超声波液位差计接线

2(128)

1、接线柱说明

额定电压:AC220V,两路继电器信号输出,两路4~20mA电流输出,XPS01:+:接高频线,-:接屏蔽线,XPS02:+:接高频线,-:接屏蔽线,DIO:接黄线,VCC:接红线,GND:接黑线

2、五芯专用电缆说明

3(78)

(1)探头1接线:

高频线接XPS01的+;

屏蔽线接XPS01的-;

(2)探头2接线:

高频线接XPS02的+;

屏蔽线接XPS02的-;
